МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БОЛТЫ, ВИНТЫ, ШУРУПЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ И ГАЙКИ ШЕСТИГРАННЫЕ

ГОСТ
24671-84

Взамен
ГОСТ 24671-81

Размеры под ключ

Hexagon-head bolts, screws, wood screws and hexagon nuts. Width across flats

Постановлением Государственного комитета СССР по стандартам от 28 февраля 1984 г. № 705 дата введения установлена

01.01.85

Переиздание 2006 г.

1. Настоящий стандарт распространяется на болты, винты, шурупы с шестигранной головкой и гайки шестигранные с номинальным диаметром резьбы от 1 до 150 мм с нормальными, уменьшенными и увеличенными размерами под ключ.

Стандарт полностью соответствует СТ СЭВ 1015-83.

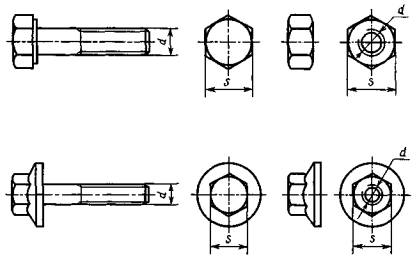

2. Размеры под ключ шестигранных головок болтов, винтов, шурупов и шестигранных гаек должны соответствовать указанным на чертеже и в табл. 1 и 2.

3. Допускается изготовлять болты, винты, шурупы и гайки с размерами под ключ по табл. 3. Размеры под ключ, указанные в табл. 3, с 1 января 1987 г. являются непредпочтительными.

4. Допускаются для установочных винтов другие сочетания номинальных диаметров резьбы и размеров под ключ.

Таблица 1

Номинальный диаметр резьбы d

Размер под ключ S

нормальный

уменьшенный

увеличенный

головки с фланцем

гайки с фланцем

1,0

3,2

-

-

-

-

1,2

3,2

-

-

-

-

1,4

3,2

-

-

-

-

1,6

3,2

-

-

-

-

2,0

4

-

-

-

-

2,5

5

-

-

-

-

3

5,5

-

-

-

-

4

7

-

-

-

-

5

8

-

-

7

8

6

10

-

-

8

10

7

11

-

-

-

-

8

13

12

-

10

13

10

16

14

-

13

15

12

18

16

21

15

18

14

21

18

24

18

21

16

24

21

27

21

24

18

27

24

30

-

-

20

30

27

34

27

30

22

34

30

36

-

-

24

36

34

41

-

-

27

41

36

46

-

-

30

46

41

50

-

-

33

50

46

55

-

-

36

55

50

60

-

-

39

60

55

65

-

-

42

65

60

70

-

-

45

70

65

75

-

-

48

75

-

80

-

-

Таблица 2

Номинальный диаметр резьбы d

Нормальный размер под ключ S

52

80

56

85

60

90

64

95

68

100

72

105

76

110

80

115

85

120

90

130

95

135

100

145

105

150

110

155

115

165

120

170

125

180

130

185

140

200

150

210

Таблица 3

Номинальный диаметр резьбы d

Размер под ключ S

нормальный

уменьшенный

увеличенный

10

17

-

-

12

19

17

22

14

22

19

-

16

-

22

-

20

-

-

32

22

32

-

-

24

-

32

-
